ABB变频器ACS800助力华新秭归水泥节能减排
.png)

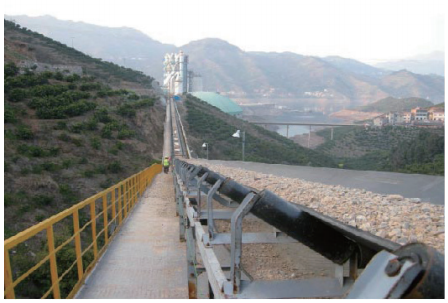

石灰石破碎机设在矿山平峒内，破碎后的石灰石通过一条下山长胶带机输送厂区石灰石均化库。胶带机主要参数：带宽1200mm、水平距离1.965km、皮带头尾高差302m、大倾角—10.7°、大输送量1400t/h、大带速2.5m/s、大运行功率-800kW。因物料输送落差太大，其平稳启停、制动及电机同步、功率平衡成了控制的关键。
系统配置

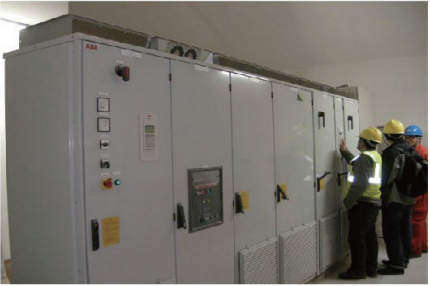

胶带机采用2台500kW/690V变频电机尾部拖动，配置一套ABB ACS800四象限运行多传动变频器柜体，进线电压为690V，变频器输出为690V。整流单元ACS800-207-1390-7一台，为标准IGBT整流方式，实现回馈电网；逆变单元ACS800-107-0870-7二台，驱动2台电机，两台电机的传动采用主从控制，一台变频器工作在速度状态，一台为力矩状态，跟随台电机的出力，保证两台电机同速同力。
变频器控制采用远程控制方式，通过变频器的Profibus-DP现场总线与上位机进行通信。上位DCS系统实现设备的启动联锁、操作联锁、联锁、加减速等控制。
.png)
ACS800 多传动是工业传动产品的一个类型，由连接到公共直流母线的工业传动模块构成。公共直线母线为传动模块提供直流电压。直流电压由一套装置中的整流单元提供。整流单元有从简单的二极管整流单元到复杂的有源 IGBT 整流单元的多种选择。这个结构简化了整个装置，并且带来了以下优点：
（1）节省了连线、安装和维护费用
（2）节省了空间
（3）减少了器件数量，提高了可靠性
（4）减小线电流并且简化了制动装置
（5）公共直流母线实现电能循环，可以实现电机到电机的指导而无需制动斩波器或回馈单元
（6）多传动的公共整流单元确保了装置整体性和控制功能
解决的问题
（1）胶带机的平稳启动、停车
（2）胶带机重载启动的飞车问题
（3）胶带机在运物料的作用下的有效制动
（4）有效回馈电网
（5）降低快速启动 / 快速停车过程对机械和电气系统的冲击
方案
采用1套ACS800多传动变频器驱动胶带机2台电机，变频器配置：
1xACS800-207-1390-7+B053+Q952+G331+G300+G301
2xACS800-107-0870-7+B503+G300+L502+L509+K454+H366
.png)
好处
（1）实现胶带机的真正软启动、软停车
（2）实现胶带机重载平稳启动，避免飞车
（3）保证胶带机工作时下运物料的有效回馈电网，实现节能，根据运行工况计算年节省 160 万度电。节能价值 88 万元。
（4）降低快速启动 / 快速停车过程对机械和电气系统的冲击，避免撒料与叠带
（5）有效抑制胶带输送机动态张力波可能对胶带机和机械设备造成的危害，延长输送机使用寿命，增加输送系统的性和可靠性。 - 对网侧电网污染少，电磁兼容性强，绿色环保
