ACSM1在碳纤维项目上的应用

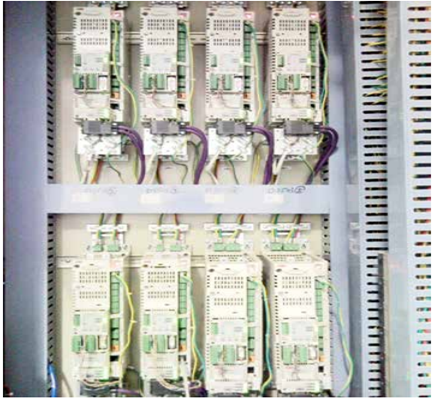

系统配置

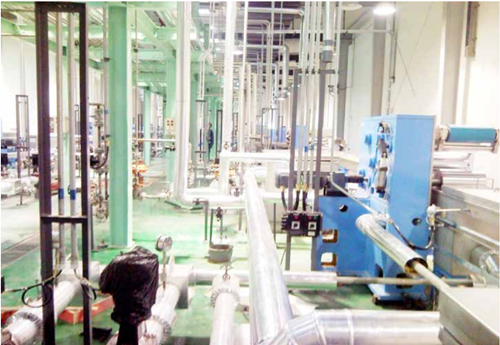

  碳纤维生产线是由纺丝、氧化、碳化等几个工艺部分组成，其中大部分电机采用的是永磁同步电机，要求各个电机严格按照一定的速度比例运转。

  ACSM1通过Profibus与DCS系统通信，能够简单可靠的执行控制指令和给定速度，并将变频器的状态实时的传送给DCS系统。另外，ACSM1的制动单元为标准配置，这样用户就不用单独给变频器选配制动单元，直接接制动电阻就可进行能耗制动。

解决的问题

  采用ACSM1可以直接驱动同步电机，提供极高的速度精度。另外ACSM1也可驱动异步电机，由于速度环动态响应很快，进行速度闭环控制能够保证极高的速度精度进而控制碳纤维的质量。

方案

  ACSM1传动产品不仅可以驱动异步感应电机，同时还可以驱动带反馈或无反馈的同步伺服电机、异步伺服电机及高转矩电机。为了保证速度精度，各个电机都带了编码器作为速度反馈。ACSM1是ABB高性能机械类传动产品，由于采用了高速的DSP作为CPU，速度环的调节速度可达到0.1ms，通过调试，碳纤维生产线得到了准确的速度，保证了生产的质量。该碳纤维生产线采用ACSM1驱动永磁同步电机以达到高速度同步的要求，ACSM1直接接制动电阻以便对发电进行能耗制动。

好处

1、高性能

  ACSM1传动产品采用了ABB专利的DTC（直接转矩控制）电机控制技术，具有快速的转矩响应、高速度控制精度，确保控制性能的优越。

2、驱动同步和感应电动机

  ACSM1传动产品不仅可以驱动异步感应电机，同时还可以驱动带反馈或无反馈的同步伺服电机、异步伺服电机及高转矩电机。

3、强大的反馈接口

  ACSM1通过多种可选的编码器反馈模块，可以支持TTL增量型编码器，ENDAT、Hiperface、SSI接口的值编码器，以及旋转变压器等众多类型的编码器。

4、模块化紧凑设计

  ACSM1有三个主要部分－功率单元，控制单元，存储单元。外部可选件包括输入电抗器、输入滤波器和制动电阻等可用于不同的系统配置。

5、存储单元，方便维护

  独立的存储单元可以存储完整的传动配置与传动参数，更换功率单元或控制单元无需参数设置。方便应用程序和固件程序的保存与升级。
