东元变频器控制线怎么接线?变频器接线方法图解

文章出处:东元网络责任编辑:东元作者:东元人气:-发表时间:2022-01-17 11:11:00

 描述

要想弄清楚变频器如何接线,先要搞明白变频器是什么东西,变频器是一种电机调速装置,它会输出不同的电压和频率来改变电机的速度,从这个作用而言,它是一个可变的交流电源,可以收到命令控制的大功率电源,而功率大的电源,本质都是一种变电技术,都需要供给大功率的输入电源,因此需要所谓的主回路电路;而这个电源要输出什么样的电压和频率,是通过人或者人指挥的其他设备来控制的,这样需要控制回路电路。

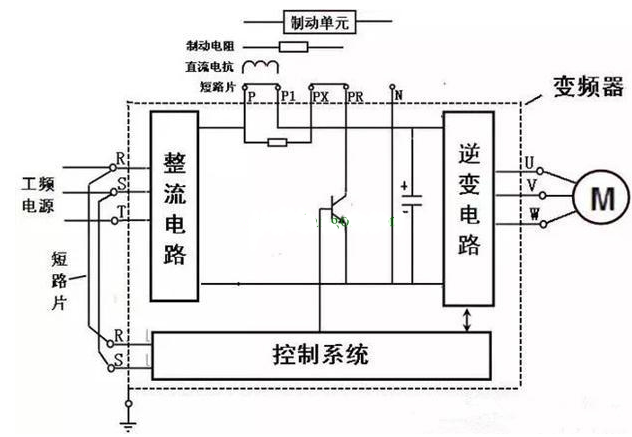

变频器的结构是,先把工频电源,整流成直流,逆变成可变电压和频率的电源来带动电机,任何变频器都一样,只要接对主回路和控制回路就好了。

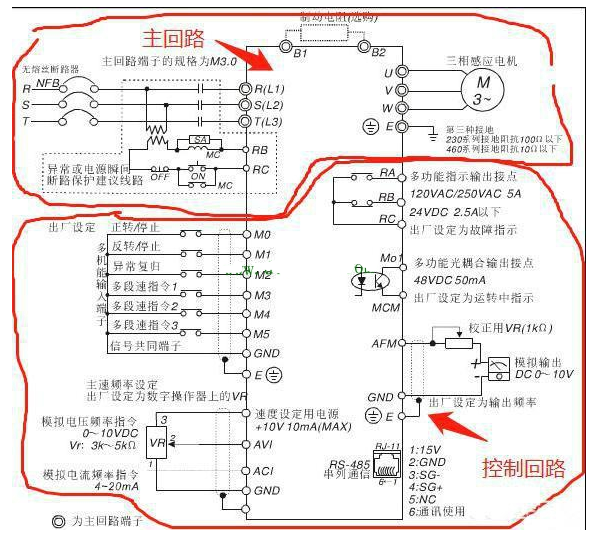

变频器接线方法
东元变频器
一、主电路的接线
1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端(U、V、W)上,否则将损坏变频器。接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁。在控制台上打孔时,要注意不要使碎片粉末等进入变频器中。
2、在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路。
3、电磁波干扰,变频器输入/输出(主回路)包含有谐波成分,可能干扰变频器附近的通讯设备。因此,安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小。
4、长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障。因此,最大布线长度要小于规定值。不得已布线长度超过时,要把Pr.156设为1。
5、在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内,应使用适当型号的导线接线。变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后,改变接线的操作,必须在电源切断10min以上,用万用表检查电压后进行。断电后一段时间内,电容上仍然有危险的高压电。
东元变频器
二、控制电路的接线
变频器的控制电路大体可分为模拟和数字两种。
1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路(含200V继电器程序回路)分开布线。
2、由于控制电路的频率输入信号是微小电流,所以在接点输入的场合,为了防止接触不良,微小信号接点应使用两个并联的节点或使用双生接点。
3、控制回路的接线一般选用0.3~0.75平方米的电缆。

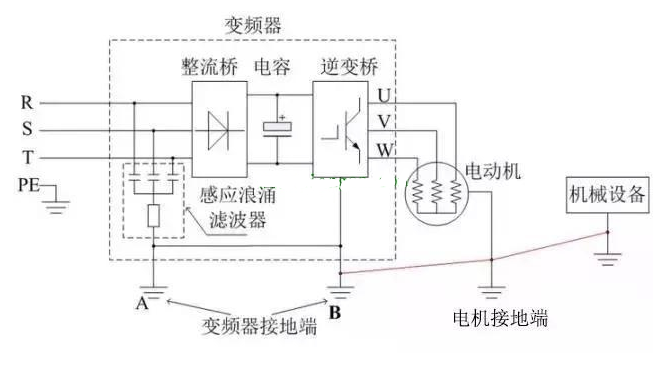

三、地线的接线
1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地。
2、变频器接地用专用接地端子。接地线的连接,要使用镀锡处理的压接端子。拧紧螺丝时,注意不要将螺丝扣弄坏。
东元变频器,海利普变频器
3、镀锡中不含铅。
4、接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好。
四、变频器接线注意事项。
1、变频器不同品牌不同型号接线原理类似,需要严格按照变频器接线图纸或者说明书来接线。
2、变频器工作中会出现高频开关状态,其漏感有可能在散热板或者机壳体上感应出危险电压,为了防止触电现象,变频器箱体E端子需接地!
3、变频器输入端最好接一个空气开关,保护电流值不能过大,进行短路保护。
4、控制线路尽量短,控制线路过长很容易使控制板受电磁波干扰而产生误动作,在一定程度上会影响变频器正常运行。
5、为了防止电磁干扰,变频器的输入线,输出线,和控制线路最好要使用屏蔽电缆,做好屏蔽层的接地,有需要的话也可以增加滤波器。
6、最重要:一定不能让零线N接地!!因为变频器拖动电机处于制动状态时,此刻电动机类似于发电机,电能会被变频器内部整流模块“堵到”主电路板上,正常接线情况下,变频器会进行保护降压,但是如果零线N直接接地,就会形成回路,产生大电流,超过电路板的承受电压,就会发生模块炸裂!
