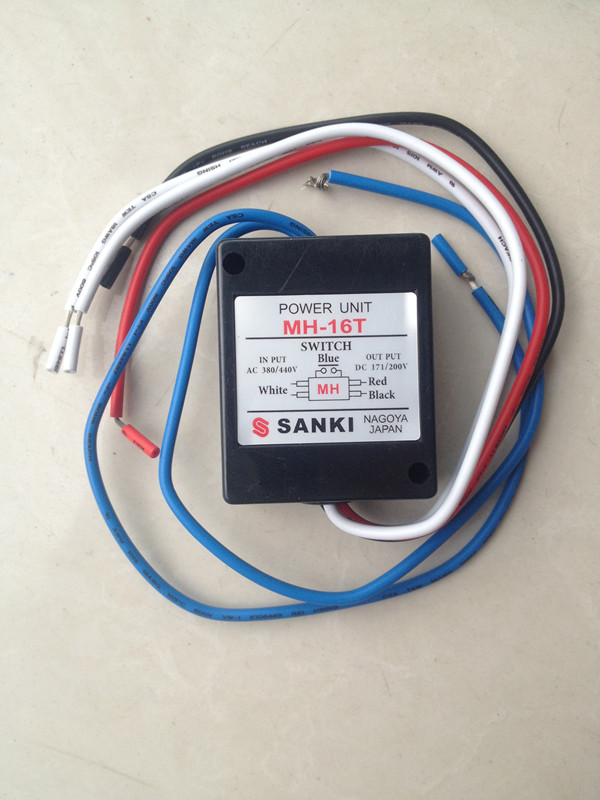

MH-16T整流器4组线的接线介绍
产华刹车整流器MH-16T共有4组不同颜色的接线,为蓝色、红色、黑色、白色,蓝色与白色分别是2条/组,红色一条,黑色一条,这就是MH-16T的4组接线,那这4组接线到底怎么接呢?
蓝色有两种接线模式:分别为为常闭模式与常开模式,常闭时2条线短接延长5s刹车,常开时急停刹车。
白色2条线是接二相380V电源
红色与黑色接刹车线圈(不分正负极)
以上为MH-16T整流器接线方法,希望可以帮助大家了解产华整流的一些具体注意事项。
此文关键字:MH-16T整流器 刹车整流器MH-16T MH-16T接线方法
